COMO CONECTAR UN RELÉ A UN CHIP

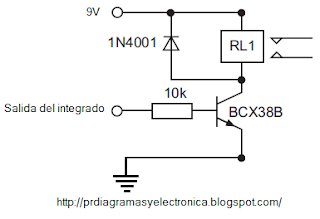

 La forma que se recomienda para conectar un relay a un circuito integrado es usar un transistor del tipo BCX38B (la "X" representa un numero cualquiera) como por ejemplo el BC338.

En paralelo con el rele debe ir un diodo rectificador comun, el cual absorberá contracorrientes generadas por la bobina del relé.

Este mismo circuito puede operar para distintos voltajes hasta 24V.
