Amplificador 100W con TIP142 y TIP147
(Basado en el diseño orginal de RATMAYOR http://ratmayor1.wixsite.com/es-la/single-post/2017/01/25/Amplificador-miniatura-de-100W-Actualizado).
Alimentación: +/-45VCD.
Potencia: 100 watts con carga de 4 ohms ó 180 watts con carga de 8 ohms.
Rango de frecuencias: rango completo (20hz a 20khz)
Clase: AB
NOTA: Los tres diodos que aparecen independientes del primer diagrama, son los diodos que permiten obtener el ajuste de corriente de BIAS, por lo tanto estos deben estar en contacto con el disipador de los transistores de potencia. En las fotos que se encuentran al final del post, se observan estos diodos, los cuales irán sujetos al disipador mediante un tornillo y una rondana y conectados al circuito principal mediante cables y un conector.
Aunque la alimentación de diseño de este amplificador es de +/-45VCD, también fue probado con +/-30VCD funcionando correctamente.
DIAGRAMA
PCB

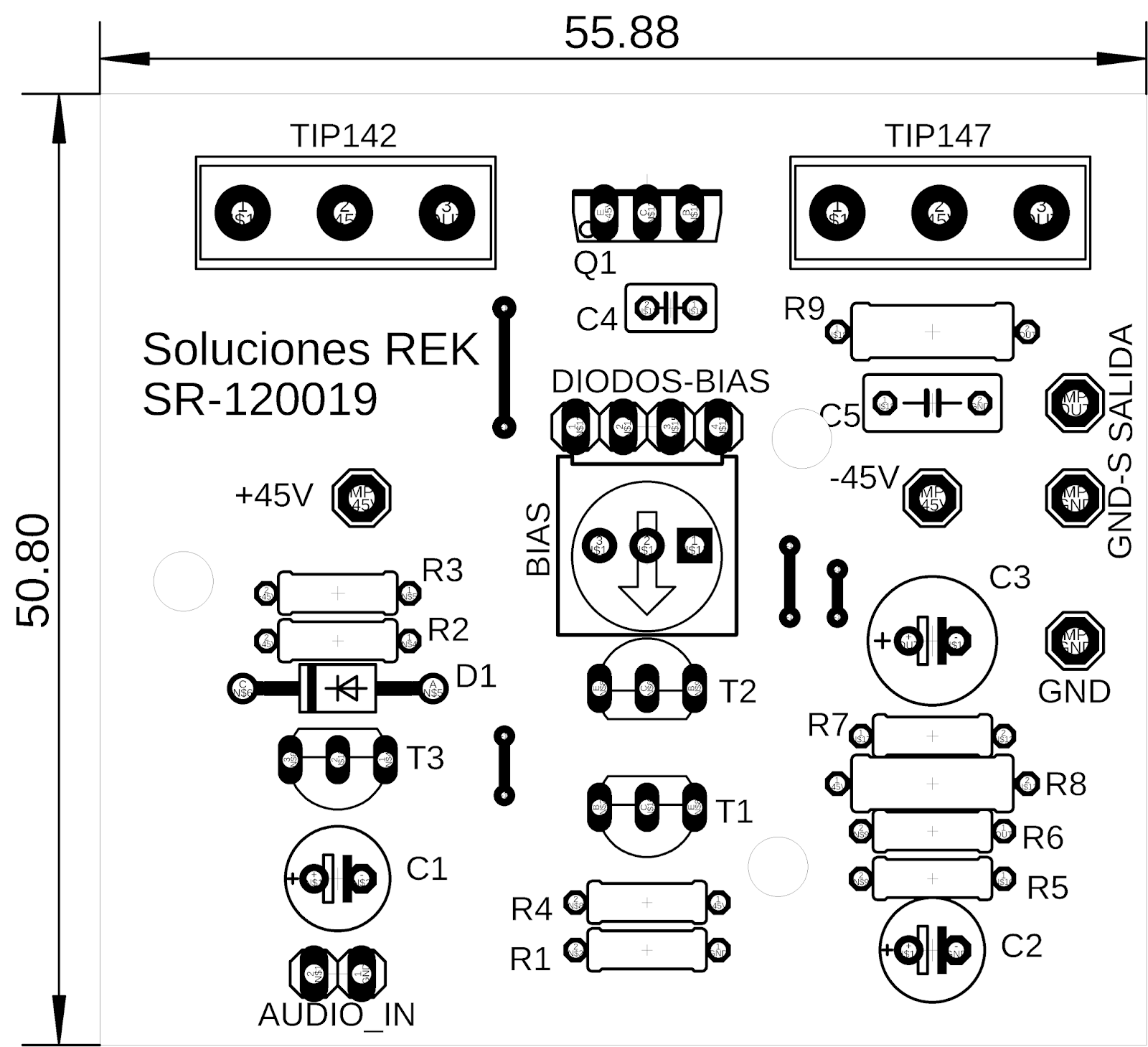

MASCARA DE COMPONENTES
(Medidas en milímetros)
FOTO DEL CIRCUITO ARMADO
FOTO DE LAS PISTAS
DIODOS DE BIAS
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
