SR-210401 Flasher (intermitente) para direccionales LED de motocicleta

SR-210401 Flasher (intermitente) para direccionales LED de motocicleta



Este pequeño proyecto consta de un Flasher, también conocido como destellador o intermitente para direccionales de motocicleta.

En ocasiones al reemplazar los focos comunes (incandescentes) de las intermitentes de una motocicleta, por focos LED, el flasher original no funciona con estos últimos, por lo cual es necesario reemplazar el viejo flasher por uno que funcione con focos de tecnología LED.

Este circuito utiliza un microcontrolador AVR ATTiny13, el cual permite contar con 6 diferentes efectos de intermitentes. Este flasher es compatible para focos comunes (incandescentes) así como para focos LED.

La siguiente imagen muestra el diagrama del circuito:

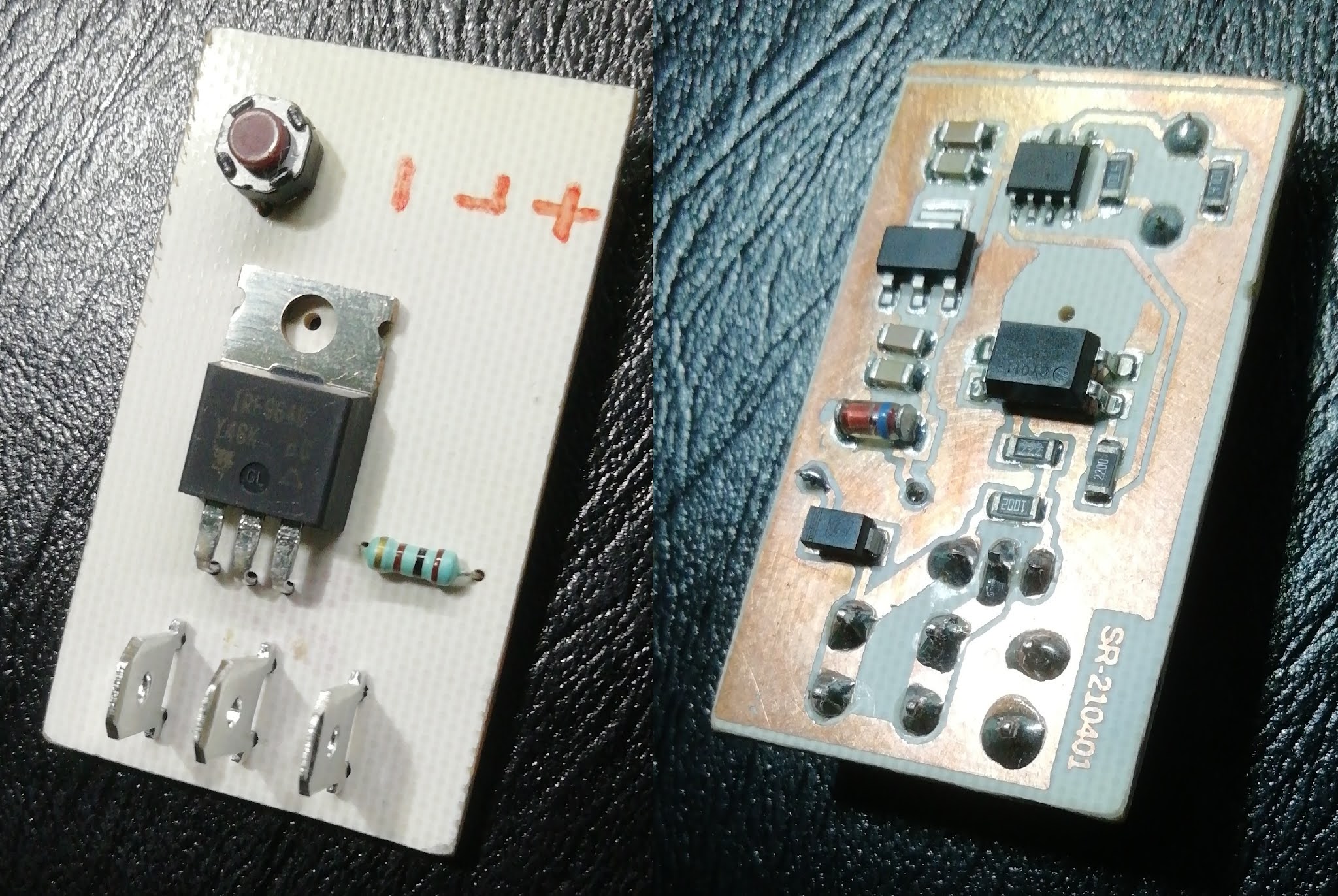

En las imágenes siguientes se muestra el PCB y las mascaras de componentes superior e inferior, mismas que pueden descargar al final de este post, en formato PDF y en formato para edición en EAGLE 6.



PROGRAMA

El programa para este proyecto fue realizado en lenguaje C, el código se encuentra disponible para su descarga en el enlace que se encuentra al final de este post.

También encontrarán el archivo Hexadecimal listo para ser grabado en el microcontrolador ATTiny13 o ATTiny13A.

NOTA: La velocidad de operación del AVR para el correcto funcionamiento del programa que se proporciona en este post, debe configurarse a 4.8 MHz con oscilador interno.

LINKS DE DESCARGA DEL PCB Y PROGRAMA DEL PROYECTO

Tamaño: 41KB
Tipo: Carpeta comprimida en zip




0 DEJE UN COMENTARIO Publicadas por Producciones REK

SR-200901 Plancha Temperatura Regulable PWM

 SR-200901 Plancha Temperatura Regulable PWM.

Este proyecto consiste en una plancha con temperatura regulable, mediante la implementación de PWM, el circuito es controlado por un microcontrolador ATMega8, y se ajusta a través de un encoder. La parte de potencia consiste de un puente de diodos y de 2 IGBT en paralelo. El sensor de temperatura es un termopar tipo K con su respectivo convertidor MAX6675 como se observa en la siguiente imagen.

El circuito impreso y el display LCD 16x2 se encentran conectador en tándem para ahorrar espacio, como se observa en la siguiente foto.
El encoder utilizado es de dos señales (DT y CLK) con pulsador incluido (SW), el cual se puede encontrar en cualquier tienda de electrónica.
El corazón del circuito es un microcontrolador ATMega8, el cual se encuentra soldado al reverso de la placa principal.
La etapa de potencia consta de 1 puente de diodos de 35 amperes y 2 IGBT 25N120, montados sobre un disipador de calor con su respectivo ventilador.

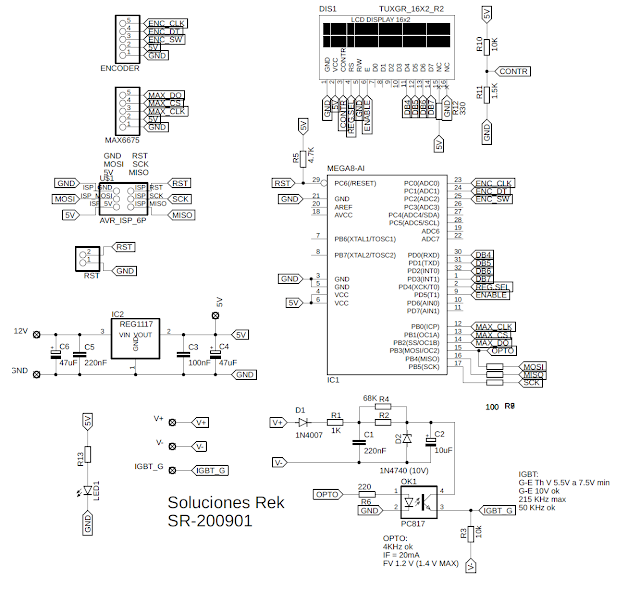

La siguiente imagen muestra el diagrama de este circuito:
ETAPA DE POTENCIA:
A continuación se muestran imágenes previas del PCB y la máscara de componentes, los cuales puedes descargar en el enlace a final de este post.


PROGRAMA

El programa fue realizado en lenguaje ensamblador, el código se encuentra disponible para su descarga en el enlace que se encuentra al final de este post.

También encontrarán el archivo Hexadecimal listo para ser grabado en el microcontrolador ATMega8 o ATMega8A.

NOTA: La velocidad de operación del AVR para el correcto funcionamiento del programa que se proporciona en este post, debe configurarse a 4MHz con oscilador de cristal externo como se indica en el diagrama.

LINKS DE DESCARGA DEL PCB Y PROGRAMA DEL PROYECTO


SR-200901 Plancha Temperatura regulable PWM (archivos para EAGLE 6).
Tamaño: 1,049KB
Tipo: Carpeta comprimida en zip



0 DEJE UN COMENTARIO Publicadas por Producciones REK
