Pre amplificador salida 2.1 Canales. Este preamplificador es parecido a un teatro en casa sencillo. La entrada de audio al Amplificador de las vocinas y la entrada al filtro subwoofer estan conectadas en paralelo, tomese en cuenta que si la alimentacion de tension de estas dos etapas son independientes, ambas deberan estar conectadas a Masa ( tome las precauciones necesarias ya que una mala conexion pudiese ocasionar un corto circuito en las fuentes de alimentacion ). El amplificador Para el par de vocinas convencionales sera el de su eleccion de acuerdo a la potencia que desee en la salida. A continuacion el Filtro Pasabajos activo Subwoofer:
Con las tres resistencias de 27 k Ω (marcadas con asteriscos entre paréntesis) se obtiene un filtro que corta en los 60Hz. Sustituyendo estas resistencias por otras de 22 k Ω el corte se efectuará en los 75Hz. En cambio, si las reemplazamos por resistencias de 18 k Ω el punto será en los 100Hz. Resistencias de 15k Ω establecen la frecuencia en 125Hz y por último, con 12 k Ω se obtiene un filtro que corte en 150Hz. Siempre el mismo valor para las tres resistencias. Alimentacion: V max simétrica +/- 15 VDC, I max 0.5A
El filtro subwoofer obtiene un sola señal de audio a partir de los 2 canales ( izquierdo y derecho ) y posteriormente la filtra para entregar solo frecuencias bajas al amplificador del subwoofer. El amplificador para el subwoofer puede ser uno convencional, ( podrias utilizar Amplificador 100W con LM12 , o Amplificador 20W con LM1876 , o Amplificador 75w con TDA7394 , etc.... ), solo tiene que cumplir con la exigencia de potencia que uno requiera obtener.
Dudas, comentarios y aportaciones, aganolas llegar a travez de un e-mail o un comentario ( no olvide poner su direccion e-mail) , y en breve nos pondremos en contacto.
La función de este diagrama electrónico consiste en controlar o activar un conjunto de luces al ritmo de la música que se escucha. Con este circuito obtienes 3 canales de salida para las frecuencias: Bajos, Medios y Agudos, esto quiere decir que si conectas tres colores de luces diferentes, cada color encenderá al escucharse los bajos, los medios ó los agudos despectivamente.
Etapa amplificadora de la señal de audio ( TDA2002 )
Filtros de frecuencia pasivos
Fuente de voltaje para la etapa amplificadora y los filtros ( 12V )
Rectificador de tensión 110v
Etapa de potencia con triacs.
La señal de audio en la entrada puede ser tomada directamente de la conexión de un parlante (también puede tomarse mediante un Micrófono, vea al final del texto), para eso hay que tomar en cuenta la potencia de audio que le introduciremos y de acuerdo a esto elegir un transformador de audio adecuado para no dañar nuestra etapa amplificadora TDA2002.
Hay que tener cuidado al conectar, ya que como habrás notado en el diagrama, el negativo de la corriente rectificada de 110V esta conectado directamente al negativo de 12V, esta conexion es importante para que funcione el circuito, si la omites simplemente no encenderán los focos, pero ten cuidado de no conectarla a tierra ya que de primer momento creería uno que no tiene voltaje respecto a tierra, pero en realidad si lo tiene en un valor de -110V.
Finalmente les dejo un video de su funcionamiento para comprobar que si funciona.
Cualquier duda mandenme un e-mail y con gusto los ayudare.
Como obtener el valor de una resistencia en ohms. Equivalencia de colores de las resistencias.
Valores Comerciales de Resistencias.
A continuación se indica una tabla que muestra los valores Comerciales
(Normalizados, Estándar o Comunes) de las resistencias (o Resistores).
Esto es útil cuando se realizan cálculos para determinar el valor de
los componentes de un circuito, en este caso de las resistencias. No existen
resistores de todos los valores que podamos necesitar, sin embargo, siempre se
utiliza el valor Normalizado o Comercial más cercano al que se requiere.
Acontinuacion te proporcionamos las instrucciones / tutorial para saber como hacer tus circuitos impresos / PCB caseros de manera facil y rapido.
Primeramente has de haber diseñado tu PCB en algun editor como lo puede ser el PCB WIZARD (Click Aquí para Descargar Gratis), el cual puedes descargar gratis de esta pagina. Una vez listo el diseño, deverás imprimirlo con toner seco en una hoja de acetato ( tambien puedes imprimirlo en papel normal y posteriormente sacarle una copia fotostatica en acetato ). ***
Corta el area del acetato que contiene el PCB y prepara tu placa fenólica ( placa para circuito impreso ) de manera que la superficie del cobre esté totalmente limpia, para esto puedes utilizar una lija de agua No.400 para eliminar cualquier resto de oxido o grasa, lijar muy suave y uniformemente la tarjeta y limpiar los residuos con papel o tela.***
Coloca el acetato sobre la placa de manera que el lado impreso del acetato quede en contacto con la cara de cobre de la placa.***
Selecciona el nivel de calor de la plancha en Rayon o Lana ¡SIN VAPOR! y comienza el planchado sobre el acetato cuidando que este ultimo no se deslice sobre la tarjeta ( puedes sujetarlo con la ayuda de un guante de tela o algo parecido para evitar quemarte ).Comienza el planchado avanzando lentamente de un extremo de la placa a otro para que el acetato se valla adiriendo a la tarjeta y no se nos mueva despues, el planchado dura aproximadamente de 5 a 10 minutos, asegurate de planchar muy bien todo el circuito (VEA EL VIDEO).
Cuando hayas terminado de plancharlo, INMEDIATAMENTE sumerje la placa junto con el acetato ( estando aun bien calientes ) a un recipiente con agua, esto permitirá que la pintura se quede aderida al cobre y se despegue del acetato.***
Una vez que se haya enfriado, retirala del agua y procede a quitar el acetato.***
Si alguna de las pistas no quedó bien marcada o no planchaste correctamente, basta con utilizar un plumón de tinta permanente para remarcar las pistas que asi lo requieran, o para improvisar alguna conexion que hayas olvidado.***
Para el siguiente paso deves tener en tu posecion CLORURO FERRICO, el cual lo puedes adquirir facil y economicamentre en tu tienda de de electrónica. ( El cloruro ferrico NO quema la piel, NO deves ingerirlo, ten cuidado de que no entre en contacto con algun artefacto de metal ya que le provocará oxidacion, y si el artefacto no es metalico lo manchará )***
Coloca tu circuito en un recipiente estanco ( se recomienda que posteriormente a utilizarlo, dicho recipiente no se utilice para algun otro proposito del hogar ) y vierte la solucion de cloruro ferrico hasta cubrir totalmente el circuito.***
Espera a que el cloruro ferrico disuelva las secciones de cobre que no estan pintadas, esto puede tomar arededor de 10 minutos pero no esta de mas que le des un vistazo para verificar como va nuestro circuito.***
Estese pendiente del avance del circuito hasta que ya no haya cobre donde no deve haberlo, en ese momento retire el circuito del cloruro ferrico.***
Enjuage la placa con agua.***
Nuestro circuito ya está casi listo.***
El Cloruro ferrico utilizano NO LO DESECHES, todavia sirve para MUCHOS CIRCUITOS MÁS, guardalo en una botella bien marcada para evitar que alguien lo injiera por accidente, no lo mescles con la solucion que aún no se utiliza.***
Para finalizar con la elaboracion de nuestro circuito impreso necesitaremos brocas muy delgadas ( la mas delgada la puedes utilizar para los orificios de las resistencias, la que sigue en tamaño para los puentes de diodos, y la mas gruesa para pasar los tornillos ) y un taladro.***
Una vez perforada nuestra nuestra tarjeta, es preciso lijar los extremos de las pistas para quitarles la pintura y poder soldar sin mayor problema los componentes.***
El circuito esta ¡¡ LISTO !!, recuerda recomendar este tutorial a un amigo.***
Con este circuito podras utilizar la señal proveniente de un microfono electred para ingresarla en alguna etapa amplificadora ó en la entrada "AUX IN" ( entrada auxiliar ) de tu aparato de sonido y poder hacer tu propio karaoke o lo que te plasca.
Microfono Tipo Electret
OTRA OPCIÓN DE PREAMPLIFICADOR PARA MIC. ELECTRET:
El proposito de este dispositivo es poder variar la luminosidad de un foco incandecente para obtener una iluminacion a nuestro gusto.
Este cicuito no funciona con lamparas fluorecentes y ademas las puede dañar. El circuito se puede montar sin disipador para trabajar con una potencia maxima de 100 watts, para obtener mas potencia se recomienda montar un disipador para evitar que se queme el triac.
Funciona en la red de alimentacion de 110VAC y tambien en la de 220VAC. Recuerda que los capacitores deven soportar el voltaje en el cual funcionara el proyecto.
Cuando se trabaja con 110VAC, el potenciometro puede sustituirse por uno de 100K.
Amplificador mono 100 Watts con LM12CLK (A C T U A L I Z A D O)
A pesar de la gran sencillez de este circuito, el integrado LM12 contiene todo lo necesario para obtener en su salida una potencia de audio de 100W reales a partir de una entrada tipo LINE como puede ser un walkman, diskman, reproductor mp3, etc.
La bobina L de la salida esta formada por 14 vueltas de alambre calibre 18 con nucleo de aire de una pulgada de diametro. La separacion de las espiras no es de gran importancia asi que pueden quedar una tras otra sin separacion. La corriene necesaria sera aproximadamente 5 amperes.
Amplificador 20w estereo con LM1876
Este integrado es la version doble del LM1875 mas las funciones de "Mute" y de "stadBy" ( estas funciones no se encuentran descritas en el diagrama para no hacerlo mas complejo, el amplificador funciona de cualquier forma ).
Con este circuito podras obtener en la salida 20 Watts reales de potencia en cada canal, se alimenta con fuente partida de 20 + 20 v y una corriente aproximada de 2 amperes. Recuerda colocarle un buen disipador para alargar la vida del integrado.

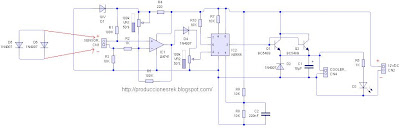

La ventilacion de los circuitos es muy importante para su vida util, pero tener encendido el cooler permanentemente no es muy conveniente, ya que si se trata de un amplificador de audio que se encuentra a bajo volumen, ni necesita ventilacion y ademas el ruido del ventilador resulta molesto. otro motivo es que se genera un desgaste exesivo y un tiempo de vida corto en el ventilador.
Les presento este diagrama que he diseñado basado en otros parecidos pero que no funcionaban como lo prometian.
En este circuito utilizaremos como sensores de temperatura un par de diodos rectificadores comunes ( ejemplo IN4007 ), como han de saber la resistencia que tienen los diodos cambia con el calor al que estan sometidos, de esta manera variará la corriente atravez de ellos, este cambio lo utilizamos como cambio de tension que ingresaremos a la entrada no inversora del amplificador operacional ( 741 ) el cual se encuentra configurado como comparador. En teoria el cambio de voltaje en la salida del 741 deberia de pasar instantaneamente de su nivel bajo a su nivel alto, pero en la practica no sucede asi y este es uno de los problemas que no se toman en cuenta en otros circuitos diseñados para el mismo fin.
Como solucion a este problema utilizaremos el integrado 555 configurado de tal manera que cuando recibe un voltaje alto, en su salida tendremos practicamente 0V, Y cuando recibe un voltaje por debajo del ajustado por VR2, tendremos en su salida un valor cercano a 12V. El objetivo de evitar los valores intermedios de voltaje es que estos pueden dañar nuestro ventilador.
Les dejo un video de su funcionamiento en prototipo y el Circuito impreso ( PCB ) por si desean construirlo igual que un servidor.
La finalidad de este circuito es que, teniendo una sola salida de audio logremos exitar cuatro amplificadores de manera independiente.
Utilizamos un cuadruple amplificador operacional como puede ser el
TL074, el TL084, o en su defecto el LM324, es recomendable utilizar uno de los dos primeros mencionados.
El amplificador operacional esta configurado en modo seguidor de emisor para lograr que no exista distorsion.
El circuito utiliza fuente simetrica de 12+12v.
Las siguientes imagenes muestran el mismo circuito anterior pero adaptado
para dos canales, y de esta manera en total obtendremos 4 salidas de dos canales cada una.
Incluyo en PCB y una vista preliminar por si desean armarlo, ya lo hemos armado y ha funcionado muy bien.
Este es el clasico de clasicos de los amplificadores de audio, no hace falta mas explicacion que lo que se muestra en el diagrama, se alimenta con 12v ó hasta 14v con una corriente minima de 1A, tambien les dejo el PCB por si quieren armarlo igual que a mi gusto. El PCB tiene la entrada de audio para dos canales los cuales los convierte a un solo canal mono.
Si quieres un amplificador estereo, solo basta con que montes dos veces este mismo circuito.
