CIRCUITOS IMPRESOS ( METODO DE PLANCHADO )

Acontinuacion te proporcionamos las instrucciones / tutorial para saber como hacer tus circuitos impresos / PCB caseros de manera facil y rapido.

Primeramente has de haber diseñado tu PCB en algun editor como lo puede ser el PCB WIZARD (Click Aquí para Descargar Gratis), el cual puedes descargar gratis de esta pagina. Una vez listo el diseño, deverás imprimirlo con toner seco en una hoja de acetato ( tambien puedes imprimirlo en papel normal y posteriormente sacarle una copia fotostatica en acetato ). ***

Corta el area del acetato que contiene el PCB y prepara tu placa fenólica ( placa para circuito impreso ) de manera que la superficie del cobre esté totalmente limpia, para esto puedes utilizar una lija de agua No.400 para eliminar cualquier resto de oxido o grasa, lijar muy suave y uniformemente la tarjeta y limpiar los residuos con papel o tela.***



Coloca el acetato sobre la placa de manera que el lado impreso del acetato quede en contacto con la cara de cobre de la placa.***



Selecciona el nivel de calor de la plancha en Rayon o Lana ¡SIN VAPOR! y comienza el planchado sobre el acetato cuidando que este ultimo no se deslice sobre la tarjeta ( puedes sujetarlo con la ayuda de un guante de tela o algo parecido para evitar quemarte ).Comienza el planchado avanzando lentamente de un extremo de la placa a otro para que el acetato se valla adiriendo a la tarjeta y no se nos mueva despues, el planchado dura aproximadamente de 5 a 10 minutos, asegurate de planchar muy bien todo el circuito (VEA EL VIDEO).



Cuando hayas terminado de plancharlo, INMEDIATAMENTE sumerje la placa junto con el acetato ( estando aun bien calientes ) a un recipiente con agua, esto permitirá que la pintura se quede aderida al cobre y se despegue del acetato.***



Una vez que se haya enfriado, retirala del agua y procede a quitar el acetato.***



Si alguna de las pistas no quedó bien marcada o no planchaste correctamente, basta con utilizar un plumón de tinta permanente para remarcar las pistas que asi lo requieran, o para improvisar alguna conexion que hayas olvidado.***



Para el siguiente paso deves tener en tu posecion CLORURO FERRICO, el cual lo puedes adquirir facil y economicamentre en tu tienda de de electrónica. ( El cloruro ferrico NO quema la piel, NO deves ingerirlo, ten cuidado de que no entre en contacto con algun artefacto de metal ya que le provocará oxidacion, y si el artefacto no es metalico lo manchará )***



Coloca tu circuito en un recipiente estanco ( se recomienda que posteriormente a utilizarlo, dicho recipiente no se utilice para algun otro proposito del hogar ) y vierte la solucion de cloruro ferrico hasta cubrir totalmente el circuito.***



Espera a que el cloruro ferrico disuelva las secciones de cobre que no estan pintadas, esto puede tomar arededor de 10 minutos pero no esta de mas que le des un vistazo para verificar como va nuestro circuito.***



Estese pendiente del avance del circuito hasta que ya no haya cobre donde no deve haberlo, en ese momento retire el circuito del cloruro ferrico.***



Enjuage la placa con agua.***



Nuestro circuito ya está casi listo.***



El Cloruro ferrico utilizano NO LO DESECHES, todavia sirve para MUCHOS CIRCUITOS MÁS, guardalo en una botella bien marcada para evitar que alguien lo injiera por accidente, no lo mescles con la solucion que aún no se utiliza.***

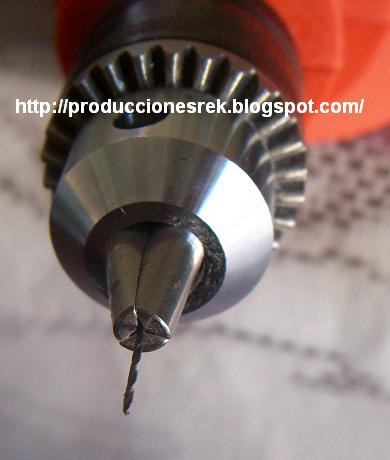

Para finalizar con la elaboracion de nuestro circuito impreso necesitaremos brocas muy delgadas ( la mas delgada la puedes utilizar para los orificios de las resistencias, la que sigue en tamaño para los puentes de diodos, y la mas gruesa para pasar los tornillos ) y un taladro.***




Una vez perforada nuestra nuestra tarjeta, es preciso lijar los extremos de las pistas para quitarles la pintura y poder soldar sin mayor problema los componentes.***



El circuito esta ¡¡ LISTO !!, recuerda recomendar este tutorial a un amigo.***

DESCARGAR PCB Wizard Gratis

Preamplificador Microfono Electret

Preamplificador para microfono electret

Con este circuito podras utilizar la señal proveniente de un microfono electred para ingresarla en alguna etapa amplificadora ó en la entrada "AUX IN" ( entrada auxiliar ) de tu aparato de sonido y poder hacer tu propio karaoke o lo que te plasca.

Microfono Tipo Electret
OTRA OPCIÓN DE PREAMPLIFICADOR PARA MIC. ELECTRET:



Dimmer, Regulador de luminosidad

Dimmer, control / regulador de luminosidad

El proposito de este dispositivo es poder variar la luminosidad de un foco incandecente para obtener una iluminacion a nuestro gusto.
Este cicuito no funciona con  lamparas fluorecentes y ademas las puede dañar. El circuito se puede montar sin disipador para trabajar con una potencia maxima de 100 watts, para obtener mas potencia se recomienda montar un disipador para evitar que se queme el triac.
Funciona en la red de alimentacion de 110VAC  y tambien en la de 220VAC. Recuerda que los capacitores deven soportar el voltaje en el cual funcionara el proyecto.
Cuando se trabaja con 110VAC, el potenciometro puede sustituirse por uno de 100K.

Nuevo circuito, ahora con filtro de radiofrecuencia RF en: http://prdiagramasyelectronica.blogspot.com/2012/02/dimmer-con-filtro-rf.html

Amplificador 100W con LM12

Amplificador mono 100 Watts con LM12CLK
(A C T U A L I Z A D O)
A pesar de la gran sencillez de este circuito, el integrado LM12 contiene todo lo necesario para obtener en su salida una potencia de audio de 100W reales a partir de una entrada tipo LINE como puede ser un walkman, diskman, reproductor mp3, etc.

La bobina L de la salida esta formada por 14 vueltas de alambre calibre 18 con nucleo de aire de una pulgada de diametro. La separacion de las espiras no es de gran importancia asi que pueden quedar una tras otra sin separacion. La corriene necesaria sera aproximadamente 5 amperes.

Amplificador 20W con LM1876

Amplificador 20w estereo con LM1876
Este integrado es la version doble del LM1875 mas las funciones de "Mute" y de "stadBy" ( estas funciones no se encuentran descritas en el diagrama para no hacerlo mas complejo, el amplificador funciona de cualquier forma ).
Con este circuito podras obtener en la salida 20 Watts reales de potencia en cada canal, se alimenta con fuente partida de 20 + 20 v y una corriente aproximada de 2 amperes. Recuerda colocarle un buen disipador para alargar la vida del integrado.
